Prove Penetrometriche Dinamiche e Statiche – Torino, Biella e Piemonte

Prove penetrometriche dinamiche superficiali e profonde per la caratterizzazione geotecnica del sottosuolo. Eseguite con penetrometri certificati Pagani TG63-200, TG63-100 e Sunda DL30. Analisi accurate per progettazione fondazioni e valutazione capacità portante.

Cosa Sono le Prove Penetrometriche Dinamiche

Le prove penetrometriche dinamiche sono indagini geotecniche in situ fondamentali per determinare le caratteristiche meccaniche e stratigrafiche del sottosuolo. Queste prove consentono di valutare la resistenza del terreno, essenziale per la progettazione di fondazioni sicure ed efficienti.

La prova consiste nell’infiggere verticalmente nel terreno una punta conica metallica (angolo di apertura 60°) installata all’estremità di un’asta d’acciaio prolungabile mediante l’aggiunta di più aste. Mediante la battuta di un maglio con caratteristiche note, si registra il numero di colpi necessari alla penetrazione di tratti prefissati (N’), che vengono successivamente normalizzati al valore NSPT in funzione dell’energia trasmessa.

Perché Eseguire Prove Penetrometriche

Le prove penetrometriche sono indispensabili per:

• Ricostruzione stratigrafica del sottosuolo – individuazione degli strati e loro caratteristiche
• Progettazione delle fondazioni – determinazione tipologia e profondità fondazionale
• Stima della capacità portante – calcolo del carico ammissibile del terreno
• Valutazione della stabilità dei terreni – identificazione di strati deboli o problematici
• Conformità normativa NTC 2018 – documentazione obbligatoria per deposito progetti

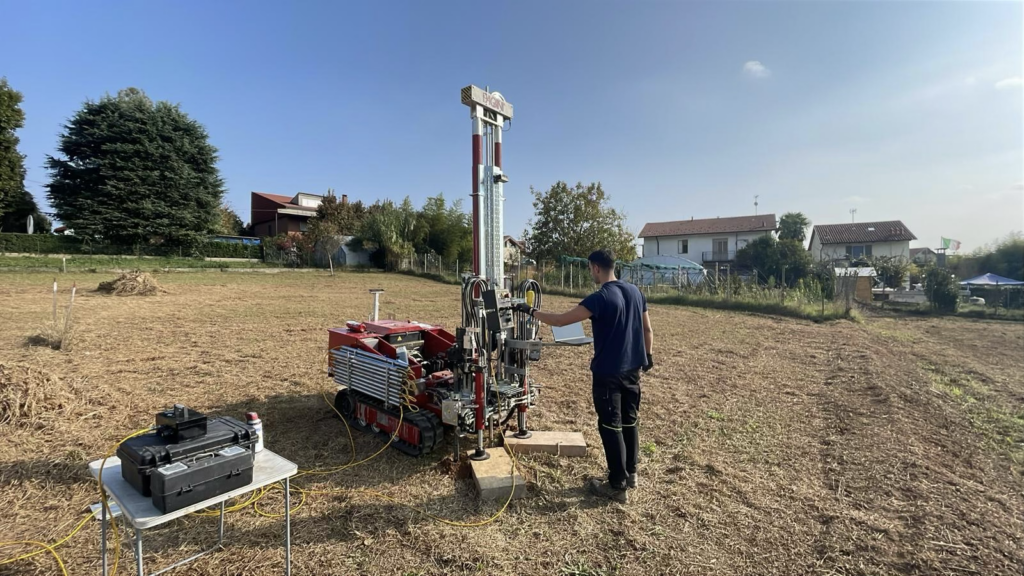

Esecuzione prova penetrometrica statica con penetrometro Pagani TG63-200

Strumentazione Professionale: Penetrometri Certificati

Le indagini vengono eseguite con penetrometri professionali Pagani TG63-200, Pagani TG63-100 e Sunda DL30, strumenti certificati che consentono di ottenere informazioni dettagliate e affidabili sulla stratigrafia del sottosuolo e sui parametri geotecnici necessari per la progettazione delle fondazioni.

Penetrometro Pagani TG63-200 – Prove Profonde

Caratteristiche tecniche:

• Peso maglio: 63 kg
• Altezza caduta: 0,75 m
• Tratto penetrazione: 0,20 m per battuta
• Profondità massima: Fino a 20-25 metri

Normalizzazione NSPT

Il numero di colpi registrato (N’) viene convertito in valore NSPT mediante il rapporto di energia:

NSPT = N’ × 1,47

Applicazioni

• Caratterizzazione geotecnica profonda (fino a 20+ metri)
• Progettazione fondazioni profonde (pali, micropali)
• Indagini per edifici multipiano, capannoni industriali
• Valutazione capacità portante in profondità

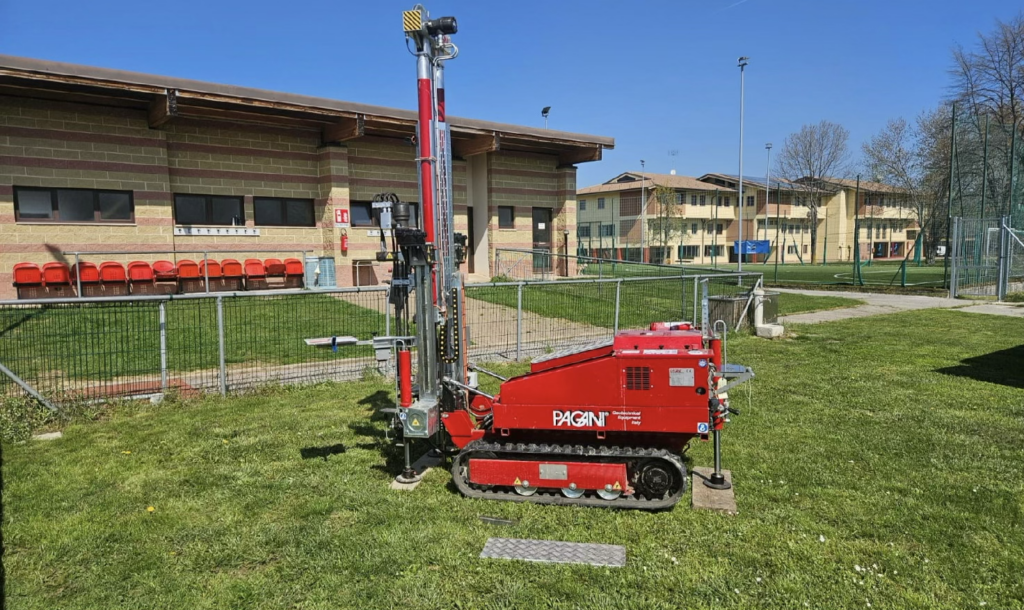

Penetrometro Pagani TG63-200 in azione

Prove Penetrometriche Statiche (CPT)

Oltre alle prove dinamiche, il TG63-200 consente l’esecuzione di prove penetrometriche statiche, particolarmente indicate in terreni a prevalente composizione limoso-argillosa.

Parametri determinati con CPT:

• Resistenza alla punta (q_c) – capacità portante del terreno
• Attrito laterale (f_s) – resistenza per attrito lungo il fusto del palo
• Rapporto di attrito (R_f) – classificazione litologica del terreno

Questi parametri sono indispensabili per la progettazione delle fondazioni, la definizione della capacità portante e la caratterizzazione geotecnica accurata del terreno secondo le NTC 2018.

Applicazioni

• Terreni coesivi (argille, limi)
• Caratterizzazione dettagliata stratificazioni fini
• Progettazione fondazioni superficiali e profonde

Penetrometro Sunda DL30 – Indagini Superficiali

Caratteristiche tecniche:

• Tipo: Penetrometro dinamico leggero
• Peso maglio: 30 kg
• Altezza caduta: 0,20 m
• Tratto penetrazione: 0,10 m per battuta
• Profondità massima: Fino a 6-8 metri

Normalizzazione NSPT

La conversione al valore NSPT avviene mediante:

NSPT = N’ × 0,77

Applicazioni Sunda DL30

• Indagini superficiali rapide (0-6 metri)
• Piccole costruzioni residenziali
• Verifica strati superficiali di riporto
• Caratterizzazione terreni per opere minori
• Integrazione con prove più profonde

Interpretazione dei Risultati e Output Finali

Al termine delle prove penetrometriche, viene redatta una relazione tecnica completa contenente:

Elaborati Forniti

• Grafici penetrometrici – andamento NSPT in profondità
• Profilo stratigrafico – ricostruzione della successione degli strati
• Tabelle con valori NSPT – dati grezzi e normalizzati
• Parametri geotecnici stimati – angolo d’attrito, coesione, modulo edometrico
• Capacità portante calcolata – secondo metodi Terzaghi, Meyerhof, NTC 2018
• Correlazioni con parametri sismici – Vs30 per classificazione sismica
• Raccomandazioni fondazionali – suggerimenti sulla tipologia fondazione ottimale

Correlazioni NSPT – Parametri Geotecnici

Dai valori NSPT ottenuti è possibile stimare i principali parametri geotecnici del terreno mediante correlazioni empiriche consolidate:

Parametro	Descrizione	Uso
Angolo d’attrito (φ’)	Resistenza al taglio dei terreni granulari	Progettazione fondazioni, stabilità pendii
Coesione (c’)	Resistenza dei terreni coesivi	Fondazioni in argille, verifiche stabilità
Modulo edometrico (Eed)	Compressibilità del terreno	Calcolo cedimenti
Densità relativa (Dr)	Grado di addensamento sabbie	Valutazione liquefazione, capacità portante

Vantaggi delle Prove Penetrometriche

Conformità Normativa

Tutte le prove penetrometriche vengono eseguite in conformità con le normative vigenti:

• NTC 2018 (D.M. 17 gennaio 2018) – Norme Tecniche per le Costruzioni
• Circolare esplicativa n. 7/2019 – Istruzioni applicative NTC 2018
• Eurocodice 7 (EN 1997-2) – Progettazione geotecnica
• AGI (Associazione Geotecnica Italiana) – Raccomandazioni prove geotecniche

I risultati sono utilizzabili per il deposito dei progetti strutturali presso gli uffici tecnici comunali e per il rilascio dei permessi di costruzione.

Domande Frequenti sulle Prove Penetrometriche

Quante prove penetrometriche servono per un edificio?

Il numero di prove dipende dalle dimensioni dell’area e dalla complessità geologica. Generalmente si consiglia 1 prova ogni 200-300 m² per edifici residenziali, con un minimo di 2-3 prove anche per piccoli interventi. Per progetti più complessi, il numero viene definito in fase di sopralluogo.

Quanto costa una prova penetrometrica?

Il costo dipende dalla profondità da raggiungere, dal tipo di penetrometro utilizzato e dal numero di prove da eseguire. In media, una prova penetrometrica dinamica costa tra 200€ e 600€. Contattami per un preventivo gratuito specifico per il tuo progetto.

Quanto tempo richiede l’esecuzione?

Una singola prova penetrometrica richiede 2-4 ore a seconda della profondità da raggiungere e della resistenza del terreno. I risultati preliminari sono disponibili in giornata, mentre la relazione tecnica completa viene consegnata entro 7-10 giorni lavorativi.

Fino a che profondità si può arrivare?

La profondità dipende dallo strumento utilizzato:

• Sunda DL30: fino a 6-8 metri (indagini superficiali)
• Pagani TG63-100: fino a 15-18 metri
• Pagani TG63-200: fino a 20-25 metri (casi particolari fino a 30m)

La profondità effettiva può variare in base alla resistenza del terreno.

Quale penetrometro è meglio per il mio progetto?

La scelta dipende da:

• Profondità richiesta – piccole costruzioni vs edifici multipiano
• Tipo di terreno – coesivo (argille) vs granulare (sabbie/ghiaie)
• Tipologia fondazione prevista – superficiale vs profonda

Durante il sopralluogo preliminare valuterò la strumentazione più adeguata alle tue esigenze.

La prova penetrometrica sostituisce il sondaggio?

Le prove penetrometriche forniscono dati continui sulla resistenza del terreno ed sono sufficienti per la maggior parte dei progetti residenziali e commerciali. I sondaggi meccanici sono necessari solo per progetti complessi, terreni problematici o quando si necessita di campioni indisturbati per analisi di laboratorio approfondite.
